防静电双孔接地线检测电路及自动监控系统的设计
- 2020-03-10-

防静电双孔接地线检测电路及自动监控系统的设计

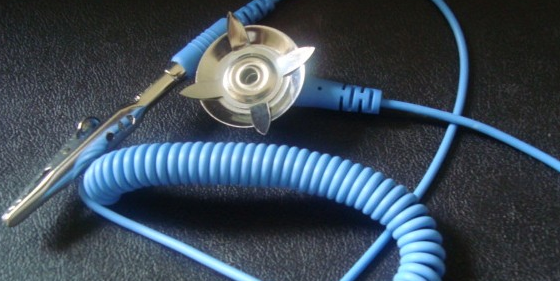

静电的泄放一般都是通过防静电双孔接地线有效接地来实现。随着目前电子产品的集成化程度越来越高,静电对其造成的危害也越来越大,静电是否能及时泄放,直接影响了产品的质量,因此需要对防静电双孔地线的导通情况进行检测。士达闻电子提供了一种防静电双孔接地线监测电路及系统,以解决不能实现实时监控的问题。

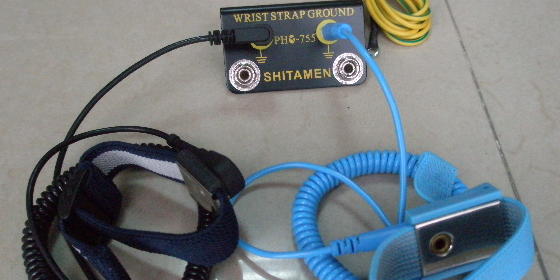

士达闻电子设计的防静电双孔接地线采用了一种极为简单的检测电路,它包括:信号采集电路,信号处理电路,报警电路。信号采集电路为采集地线导通情况。信号处理模块为本设计关键所在,其主要由运算放大器和电阻组成,通过选用合适的运放和调整电阻的大小来确保信号处理电路在防静电双孔接地线导通与不导通时,输出大小不同的电压信号,此信号决定是否能够驱动报警电路报警。防静电双孔接地线的检测报警电路使用模块化设计,可以根据监测点的多少进行随意添加。每个模块电路原理是由导线与防静电设备(防静电桌垫、防静电手腕带等需接地的设备)上的接地点相连,由防静电双孔接地线的导线与总地线相连从而形成检测回路。

为了方便远程监控,此设计可以在防静电双孔接地线监测系统中加入通讯模块,连接至检测报警模块(即上述接地线监测电路),该通讯模块包括:电压比较器、单片机和485转232通讯模块。防静电双孔接地线线检测系统实现了接地检测的实施性,而且消除了由于人工检测带来的不可靠性,同时控制电路更为简单,并且可增加远程监控功能,能够及时的发现地线导通不良的情况,提醒员工及时维护,减少了防静电双孔地线断裂造成的静电无法泄放而带来的静电损伤。
