手腕带在线监控器Wriststrapon-linemonitor

产品概述:

根据ANSI/ESDS20.20第6.2.2.2人员接地的指导原则要求“在所有个案中,人员接地系统包括人、控制物及与接地点的连接,记录表应该保存以证实工作人员已经测试过他们的个人接地装置”,同时ESD-S1.1第6.1.3指出“当连续监视系统使用时,每天的(腕带系统)测试可以被忽略”。

SDW1801D-II手腕带在线监控器可以连续在线监控一个操作者的手腕带接地系统工作状态,自动声光报警提示操作者检查不良的接地系统及部件,消除代价高昂和繁琐的腕带检查记录保持的需要。产品具有体积小、重量轻、使用简单、监控实时性强并采用高性能MCU智能判断,能为防静电(个人)工作区域手腕带接地系统的正常使用提供可靠保障。


产品规格:

工作环境:温度0℃-50℃相对湿度:20-85%RH

工作电压:AC/DC9V响应时间:<1S

外壳材质:铝板外壳颜色:橘黄色

外形尺寸:W40mmXH21mmXD92mm


产品结构:

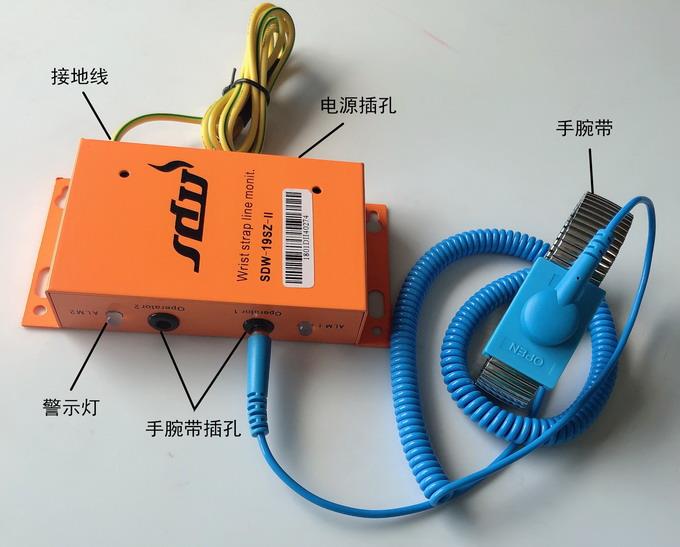

图一:SDW1801D-II结构示意图

产品使用:

将SDW1801D-II主机上的鳄鱼夹夹在静电接地在线,将主机通电,主机自检后状态指示灯红色长亮并进入待机状态;

操作者将手腕带插入手腕带插孔中,当手腕带与操作者良好接触时,相应的指示灯为绿色;工作过程中如果发生手腕带断线或与人体接触不良时,状态指示灯变为红色同时伴有报警声;

取出手腕带插头时,监控器自动转入待机状态。

注意:当产品并联电源使用时,只需一个监控器接地即可。为保证接地的可靠性,建议所有报警器均妥善接地。


产品校验:

SDW1801D-II出厂之前已由生产厂商校验完毕,是可以连续稳定工作的产品。根据ANSI/ESDS20.20第6.2.2.2人员接地的指导原则要求“……,固定的检测仪应该定期的被检查以保证其功能”,建议使用者每年对SDW1801D-II进行校验一次或根据使用者制定的《静电放电控制方案》的要求进行定期校验。


装箱清单:

SDW1801D-II主机:一台

SDW1801D-II说明书:一份

产品维护:

SDW1801D-II是免维护可以连续使用的产品,若操作者使用不当或其它原因造成产品不能正常使用,请交供货商或生产商维修,切勿自行拆卸修理。
