双回路手腕带监控仪

数显网络兼顾版本说明书

ESD2020静电在线监控器

产品概述：

根据ANSI/ESD S20.20第6.2.2.2人员接地的指导原则要求“在所有个案中，人员接地系统包括人、控制物及与接地点的连接，记录表应该保存以证实工作人员已经测试过他们的个人接地装置”，同时ESD-S1.1第6.1.3指出“当连续监视系统使用时，每天的（腕带系统）测试可以被忽略”。

双工位&双回路手腕带在线监控器可以连续在线监控一个或者两个操作者的双回路手腕带接地系统工作状态，同时可以选择监控设备接地或者台垫接地，自动声光报警并能实时显示回路阻值提示操作者检查不良的接地系统及部件，消除代价高昂和繁琐的腕带检查记录保持的需要。产品具有使用简单、监控实时性强、监控精度高、监控智能化等特点，能为防静电（个人）工作区域手腕带接地系统的正常使用提供可靠保障；可以直接升级网络版系统数据化监控

产品规格：

工作环境：温度0℃-50℃       相对湿度：20-85%RH    工作电压：DC9V

响应时间：＜1S               下限报警：750K         上限报警：35M

显示误差：±10%              外壳材质：镀锌铁        外壳颜色：灰银色

外形尺寸：W130mm X H65mm X D25mm

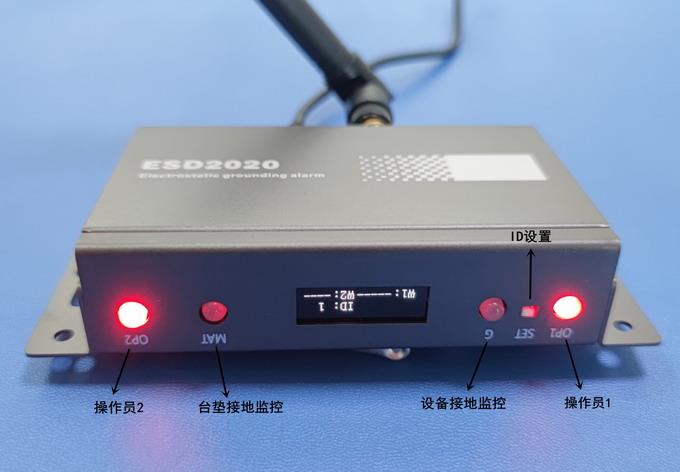

产品结构：

产品使用：（显示单位为M）

1、主机上的手腕带接地、静电台垫、或者设备接地补良当地线连接不良时，监控器会红灯报警;

2、手腕带报警参数：750K-35M

3、静电台垫报警参数：<10M

4、设备接地报警参数：<4Ω

产品维护：

免维护可以连续使用的产品，若操作者使用不当或其它原因造成产品不能正常使用，请交供货商或生产商维修，切勿自行拆卸修理。
